GGD型低壓成套開關設備
1、概述
GGD型低壓成套開關設備可廣泛地應用在發電廠、變電站、石油化工和住宅小區等場所，作為交流（50-60)Hz,額定工作電壓380V,額定電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配和控制中使用。
GGD型低壓成套開關設備按用途可分為受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率^嘗柜和照明配電柜等。該結構具有分?jǐn)嗄芰Ω?、動熱穩定性好、設計靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。
2、結構特征
1)柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼生產廠配套供貨，以保證柜體的精度和質量；
2)通用柜的零部件按模塊原3設計，并有20模的安裝孔，通用系數高；
3)設計時充分考慮到柜體運行中的散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的；
4)柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡膠條，關門時門挪架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級；
5)裝有電器元件的儀表門用多股軟銅線與構架相連；柜內的安裝件與構架間滾花螺釘連接，整柜構成完整的接地保護電路；
6)柜體的防護等級為IP30,柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

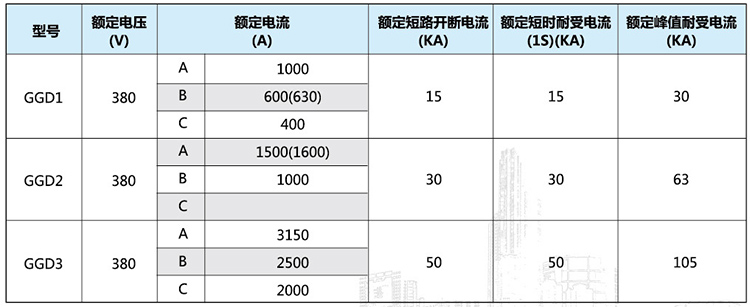

3、技術參數
