GCK型低壓成套開關設備
1、產品概述及使用范圍
GCK型低壓抽屜式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼等廠礦企業和住宅小區以及高層建筑等場所，作為交流（50-60)Hz,額定工作電壓交流660V及以下的配電系統的電能轉換和消耗設備控制之用。
2、結構特征
1)產品的基本框架為組合裝配式結構，框架的全部結構件都經過鍍鋅處理，或用覆鋁鋅鋼板的C型材，產品內部零部件尺寸和隔室尺寸實行模數化（模數單位E=25mm);
2)開關柜的各功能室相互隔離，其隔離室分為功能單元室、母線室和電纜室。各室的作用相對獨立；
3)水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施；
4)電纜隔室的設計使電纜上、下進出均十分方便；
5)抽屜高度的模數為200mm,抽屜改變僅在高度尺寸上變化，其寬度和深度尺寸不變；相同功能單元的抽屜具有良好的互換性；
6)抽屜面板具有5^試驗以及抽出^位置的明顯標志,?抽屜單元有_聯鎖裝置。

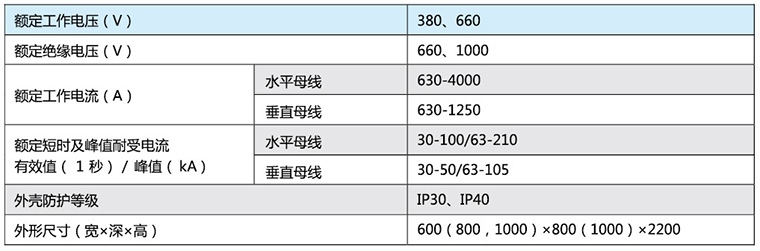

3、技術參數
